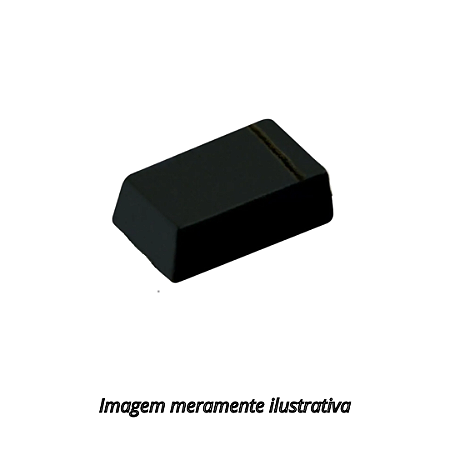

Diodo Supressor de Surto TVS - ESD5431N-2/TR (3,3V)
Descrição
O ESD5431N-2/TR é um diodo supressor de surto (TVS - Transient Voltage Suppression) de alta performance projetado para proteger circuitos sensíveis contra surtos de tensão transitórios, como aqueles causados por descargas eletrostáticas (ESD). Este componente é especialmente eficaz para aplicações com tensão de operação de 3,3V, sendo ideal para dispositivos de baixo consumo de energia e para a proteção de linhas de comunicação, interfaces de dados, e componentes eletrônicos em sistemas de alta velocidade.
Características Principais
-
Tipo de Diodo: TVS (Transient Voltage Suppressor)
-
Tensão de Breakdown (VBR): 3,3V
-
Capacidade de Corrente Máxima (Ipp): 16A (8/20µs)
-
Tensão de Trabalho (Vwm): 5V
-
Capacitância: 40 pF @ 0V, 1 MHz
-
Dissipação de Potência: 150W (máxima)
-
Tempo de Resposta: Ultra-rápido, com resposta inferior a 1ns para proteções eficientes contra surto.
-
Atenuação de Ruído: Alta eficiência na redução de ruídos e picos de tensão indesejados.
-
Tecnologia: Baseado em silício para garantir uma proteção confiável e duradoura.
Especificações Técnicas
-
Tensão de Clamping (Vc): 6,2V
-
Corrente de Surto Máxima (Ipp): 16A
-
Tensão de Breakdown (VBR): 3,3V
-
Capacitância (Cj): 40pF @ 0V, 1MHz
-
Temperatura de Operação: -55°C a +150°C
-
Corrente de Filtragem de Pico: 1,2A @ 100V
-
Certificações: RoHS (Livre de chumbo)
Aplicações Típicas
-
Proteção ESD para interfaces de dados, como USB, HDMI, I2C, SPI, etc.
-
Circuitos de comunicação com alto risco de descargas eletrostáticas.
-
Sistemas de controle de equipamentos eletrônicos sensíveis a variações de tensão.
-
Dispositivos móveis e equipamentos portáteis, como smartphones, wearables, e tablets.
-
Placas de circuito impresso (PCBs) em dispositivos de baixo consumo de energia.
Benefícios
-
Proteção Eficiente: Oferece uma proteção robusta contra picos de tensão de curta duração, como aqueles causados por ESD.
-
Compacto e Eficiente: Design pequeno e compacto, ideal para aplicações onde o espaço é limitado.
-
Alta Confiabilidade: Tecnologia avançada de silício para longa vida útil e performance constante.
-
Instalação Simples: Fácil de integrar em sistemas eletrônicos devido ao seu formato de montagem em superfície (SMD).
Características de Montagem
-
Tipo de Pacote: SOD-923
-
Dimensões: 1,0mm x 0,8mm
-
Número de Terminais: 2
-
Tipo de Montagem: Superfície (SMD)
