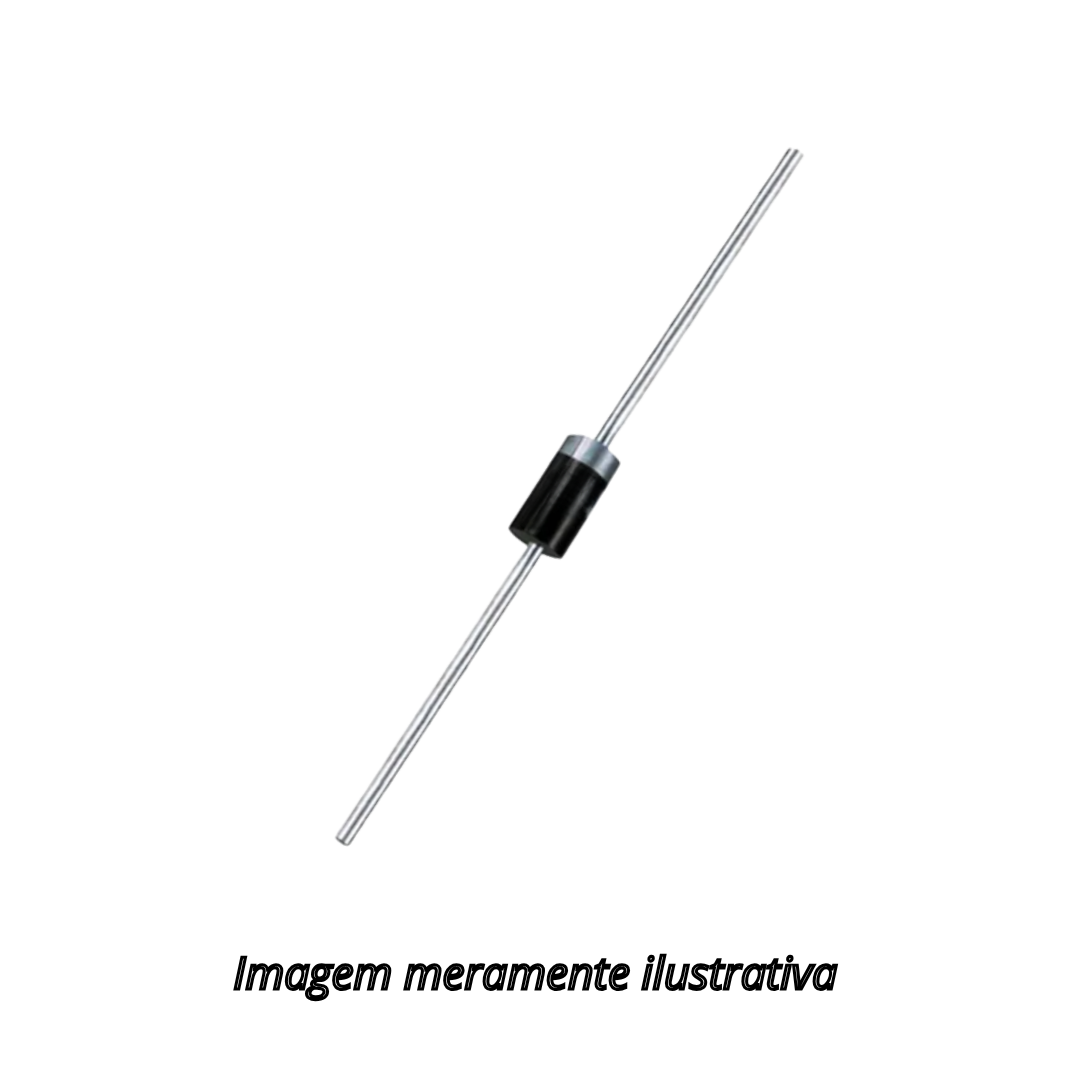

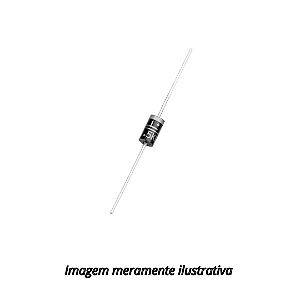

1.5KE33A
Função
O 1.5KE33A é um diodo TVS (Transient Voltage Suppressor) unidirecional, projetado para proteger circuitos eletrônicos contra surtos de tensão transitórios, como descargas eletrostáticas (ESD), transientes induzidos por chaveamento e raios. Atua como uma proteção de linha, desviando correntes elevadas para o terra e limitando a tensão no circuito protegido.
Parâmetros Elétricos Principais
|
Parâmetro |
Valor |
|---|---|
|
Tensão de trabalho reversa (Vrwm) |
28,2 V |
|
Tensão de ruptura (Vbr) |
31,4 V (mín.) — 34,7 V (máx.) |
|
Tensão de grampeamento (Vc) |
45,7 V (máx.) @ Ipp |
|
Corrente de pico (Ipp) |
33 A (pulso 10/1000 µs) |
|
Potência de dissipação (Ppp) |
1500 W (1,5 kW), pulso 10/1000 µs |
|
Corrente de fuga reversa (Ir) |
≤ 1 µA @ Vrwm |
|
Tempo de resposta |
< 1 ps |
Características Físicas e Construtivas
-
Tipo: Unidirecional
-
Encapsulamento: DO-201 (axial)
-
Montagem: THT (through-hole, passante)
-
Material: Junção de silício com passivação por vidro (alta confiabilidade)
-
Polaridade: Marcação de cátodo com anel no corpo
Condições Ambientais
-
Temperatura de operação (Tj): –55 °C a +175 °C
-
Temperatura de armazenamento (Tstg): –55 °C a +175 °C
-
Modo de falha típico: Curto-circuito
Proteções e Certificações
-
Protege contra transientes de tensão conforme padrões:
-
IEC 61000-4-2 (descarga eletrostática – ESD)
-
IEC 61000-4-4 (transientes rápidos – EFT)
-
-
Suporta até 30 kV (tip.) em ESD (modo ar ou contato)
-
Alta imunidade a surtos induzidos por chaveamento ou raio
-
Conformidade RoHS (isento de chumbo)
Aplicações Típicas
-
Fontes de alimentação
-
Linhas de comunicação e controle
-
Interfaces automotivas e industriais
-
Equipamentos eletrônicos sensíveis (telecom, automação.)
