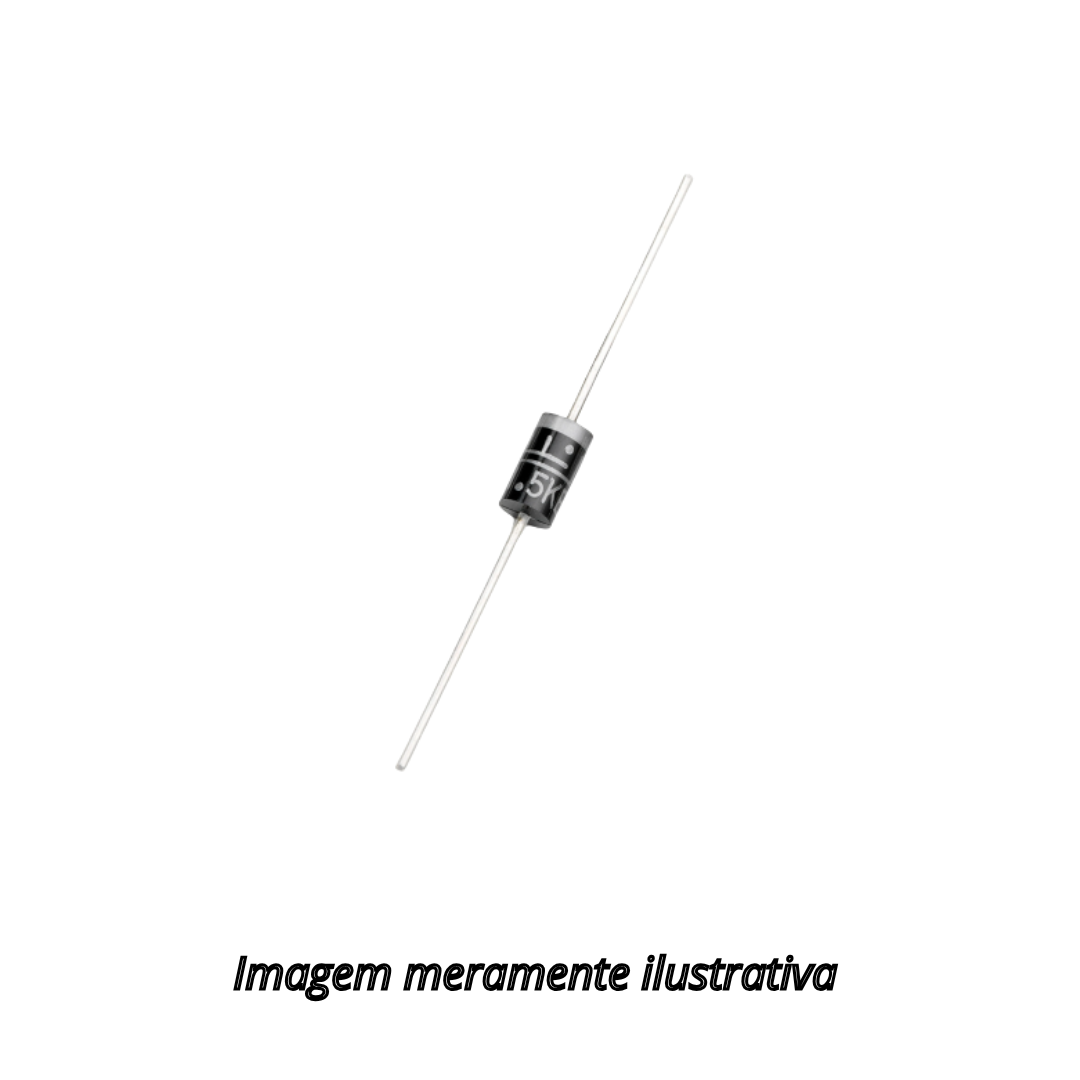

Diodo TVS 1.5KE6.8CA
O 1.5KE6.8CA é um diodo TVS (Transient Voltage Suppressor) da série 1.5KE, projetado para proteger circuitos eletrônicos contra surtos de tensão de alta energia, como os causados por descargas eletrostáticas (ESD), comutação de cargas indutivas ou descargas atmosféricas (raios).
Características Elétricas Principais
-
Tipo: Diodo TVS bidirecional (indicativo pelo sufixo CA)
-
Tensão de trabalho (Vr): 5,8 V
-
Tensão de ruptura (Vbr): de 6,45 V (mínimo) a 7,14 V (máximo)
-
Tensão de clamp (Vc): 10,5 V (máxima)
-
Corrente de pico de pulso (Ipp): Aproximadamente 143 A (forma de onda 10/1000 µs)
-
Potência de pulso (Ppp): 1500 W (1,5 kW)
-
Corrente de fuga reversa (Ir): Máximo de 1000 µA
-
Tempo de resposta: Inferior a 1 picosegundo
Características Físicas e Ambientais
-
Tipo de encapsulamento: DO-201 (axial)
-
Material da junção: Silício passivado por vidro
-
Construção: Com terminais de chumbo estanhados
-
Polaridade: Bidirecional (não possui marca de cátodo)
-
Temperatura de operação: –55 °C a +175 °C
-
Montagem: Montagem através de furo (PTH)
Aplicações Típicas
-
Proteção de linhas de sinal e alimentação contra surtos
-
Equipamentos industriais e de telecomunicações
-
Interfaces de comunicação (I/O)
-
Fontes de alimentação e barramentos DC
-
Equipamentos médicos e automotivos
Vantagens
-
Alta capacidade de absorção de energia
-
Proteção eficaz em ambos os sentidos de polaridade
-
Tempo de resposta extremamente rápido
-
Conformidade com normas de proteção ESD, EFT e descargas atmosféricas
