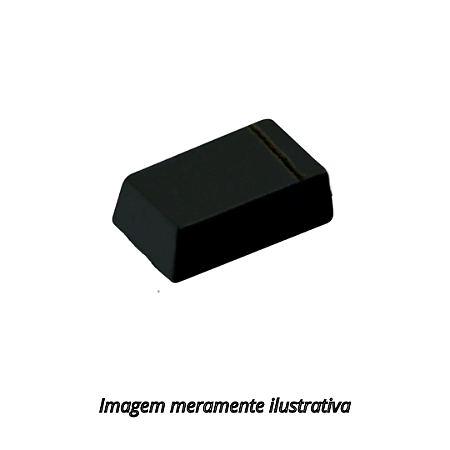

Diodo Supressor de Surto TVS 5V - LESD8LH5.0CT5G
Fabricante: Littelfuse
Tipo de Componente: Diodo Supressor de Surto TVS (Transiente Voltage Suppressor)
Categoria: Proteção contra surtos de tensão
Características Principais:
-
Tensão de Breakdown (VBR): 5V
-
Capacidade de Corrente de Pico (IPP): 8A (5/50ns)
-
Tempo de Resposta: Ultra-rápido, ideal para proteger circuitos sensíveis contra picos de tensão.
-
Configuração: Bidirecional, oferecendo proteção em ambas as direções de polaridade.
-
Proteção Contra Surto: Protege contra transientes e surtos elétricos, sendo eficaz para a proteção de circuitos em ambientes com alta incidência de picos de tensão, como linhas de dados e energia.
-
Alta Capacidade de Absorção de Energia: Capaz de suportar altos picos de corrente e proteger os componentes delicados, garantindo a integridade do seu circuito.
Especificações Técnicas:
-
Tensão de Trabalho (VWM): 5V
-
Tensão Máxima de Operação (Vmax): 9V
-
Corrente Máxima de Pico (IPK): 15A (8/20μs)
-
Capacitância: 60pF a 25V (1MHz)
-
Tensão de Breakdown (VBR): 5V @ 1mA
-
Valor da Energia Máxima (PEAK Pulse Power): 200W (10/1000μs)
Aplicações Comuns:
-
Proteção de Dispositivos Eletrônicos Sensíveis: Ideal para circuitos de sinal, comunicação de dados e sistemas de energia de baixo e médio porte.
-
Dispositivos de Conectividade e Redes: Usado para proteger interfaces de comunicação como USB, Ethernet e linhas de dados de picos de tensão induzidos por surtos elétricos.
-
Equipamentos Portáteis: Excelente para proteção de circuitos de baixa voltagem em smartphones, tablets, e dispositivos móveis em geral.
-
Fontes de Alimentação: Protege fontes de alimentação contra transientes e flutuações de tensão.
Vantagens:
-
Rápido Tempo de Resposta: Atua instantaneamente para bloquear picos de tensão, protegendo os dispositivos conectados.
-
Alta Capacidade de Absorção de Energia: Ideal para ambientes com risco de surtos e descargas eletromagnéticas (EMI).
-
Confiabilidade: Garantia de uma vida útil longa devido à robustez e resistência do componente, minimizando a necessidade de manutenção ou substituição.
Recomendações de Uso:
-
Montagem: Pode ser montado em diversas configurações de placas, sendo adequado para aplicações de superfície (SMD).
-
Temperatura de Operação: -55°C a +125°C.
-
Recomendações de Uso: Para garantir a eficiência na proteção, é fundamental verificar a tensão de operação do circuito e a necessidade de absorção de energia para selecionar o componente adequado.
