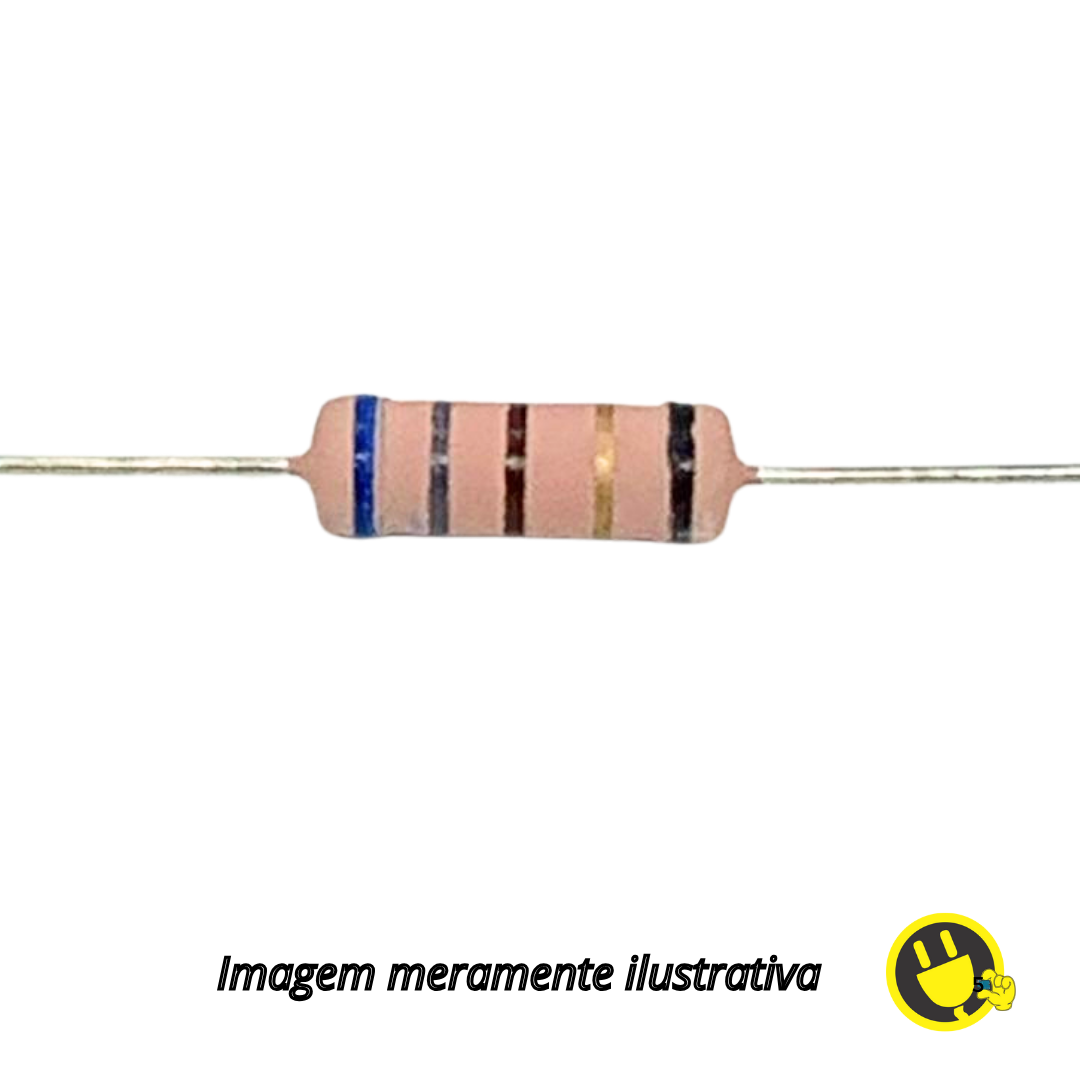

Resistor de Fio 5% 5W AC05 680R
Identificação do Componente:
-
Tipo: Resistor de Fio (Wirewound Resistor)
-
Modelo/Série: AC05
-
Valor de Resistência: 680 ohms (Ω)
-
Tolerância: ±5%
-
Potência Nominal: 5 Watts (W)
-
Código Comercial: AC05 680R 5%
Características Elétricas:
-
Resistência Nominal: 680Ω
-
Tolerância de Resistência: ±5%
-
Isso significa que o valor real pode variar entre 646Ω e 714Ω
-
-
Potência Máxima Dissipada: 5W
-
Capaz de dissipar até 5 watts de potência térmica de forma contínua sem exceder a temperatura máxima permitida.
-
-
Tipo de Construção: Bobinado (Wirewound)
-
Fio resistivo (normalmente de liga metálica como nicromo) enrolado sobre um núcleo cerâmico isolante.
-
Características Mecânicas:
-
Encapsulamento: Corpo cerâmico cilíndrico
-
Dimensões Aproximadas (modelo AC05):
-
Comprimento: ~16 a 18 mm
-
Diâmetro: ~8 mm
-
Comprimento dos terminais: ~30 mm (cada lado)
-
-
Terminais: Axiais, em fio rígido de metal (geralmente cobre estanhado)
-
Montagem: THT (Through-Hole Technology – para inserção em furos de placas de circuito impresso)
Características Térmicas e Ambientais:
-
Faixa de Temperatura de Operação: -55°C a +200°C (dependendo do fabricante)
-
Coeficiente de Temperatura: Tipicamente baixo, boa estabilidade térmica
-
Autoindutância: Pode ter valores não desprezíveis — não é indicado para aplicações de alta frequência, a menos que especificado como "non-inductive"
Aplicações Comuns:
-
Fontes de alimentação
-
Equipamentos de áudio
-
Cargas de teste (dummy load)
-
Circuitos de potência
-
Limitadores de corrente
-
Resistores de bleeder ou descarga
