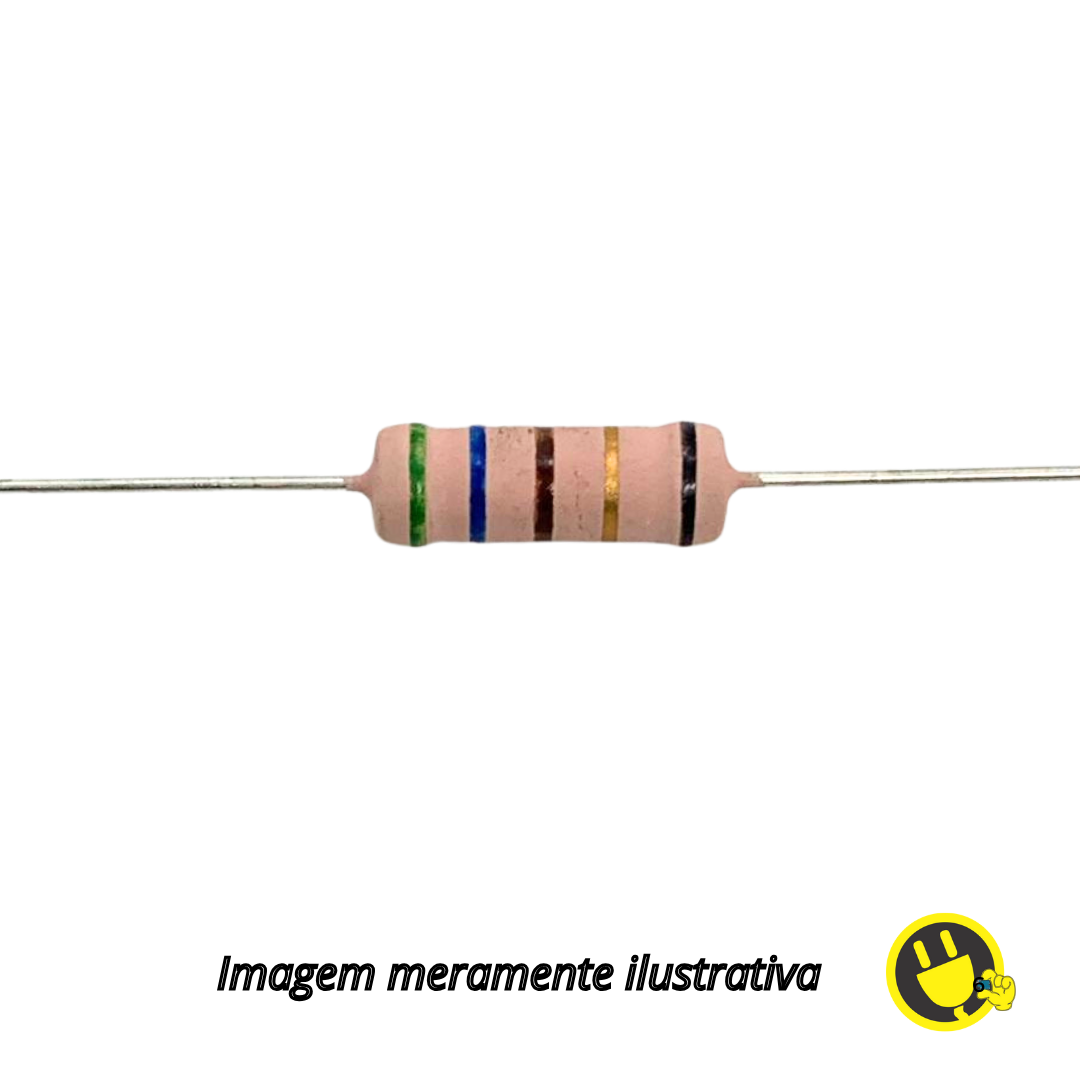

Resistor de Fio 5% 5W AC05 560R
Tipo: Resistor de Fio
Modelo: AC05
Resistência: 560 ohms (Ω)
Potência Nominal: 5 watts (W)
Tolerância: ±5%
Tipo de Montagem: Axial (THT – Through Hole Technology)
Material: Fio resistivo enrolado sobre núcleo cerâmico
Construção: Corpo cilíndrico revestido (geralmente com resina resistente a altas temperaturas), terminais metálicos rígidos para soldagem
Detalhes e Características
-
Alta Capacidade de Dissipação de Calor: Suporta até 5W de potência contínua, ideal para aplicações de média a alta dissipação.
-
Tolerância de 5%: O valor real pode variar entre 532 Ω e 588 Ω. Isso é adequado para aplicações onde não é necessária precisão extrema.
-
Alta Resistência Térmica: A construção com núcleo cerâmico permite suportar temperaturas elevadas, comuns em circuitos de potência.
-
Indutância Parasitária: Como é um resistor de fio (fio enrolado), ele possui uma certa indutância natural, o que pode influenciar seu comportamento em circuitos de alta frequência.
-
Dimensões Típicas: Cerca de 9 a 10 mm de diâmetro, 20 a 22 mm de comprimento, com terminais rígidos (~0,8 mm de espessura).
-
Recomendação de Uso: Deve ser montado com espaço ao redor para garantir ventilação e evitar sobreaquecimento.
Aplicações Comuns
-
Fontes de alimentação linear e chaveada (como limitador de corrente)
-
Cargas resistivas para teste de fontes ou baterias
-
Proteção contra picos de corrente
-
Circuitos industriais e equipamentos eletrônicos de potência
-
Snubbers ou redes de absorção de transientes (em baixa frequência)
Observações Importantes
-
Ventilação: Para garantir durabilidade e segurança, o resistor deve operar com boa dissipação térmica.
-
Indutância: Pode não ser indicado para aplicações de alta frequência ou RF.
-
Montagem: A soldagem deve ser feita com cuidado para não causar trincas no corpo cerâmico.
