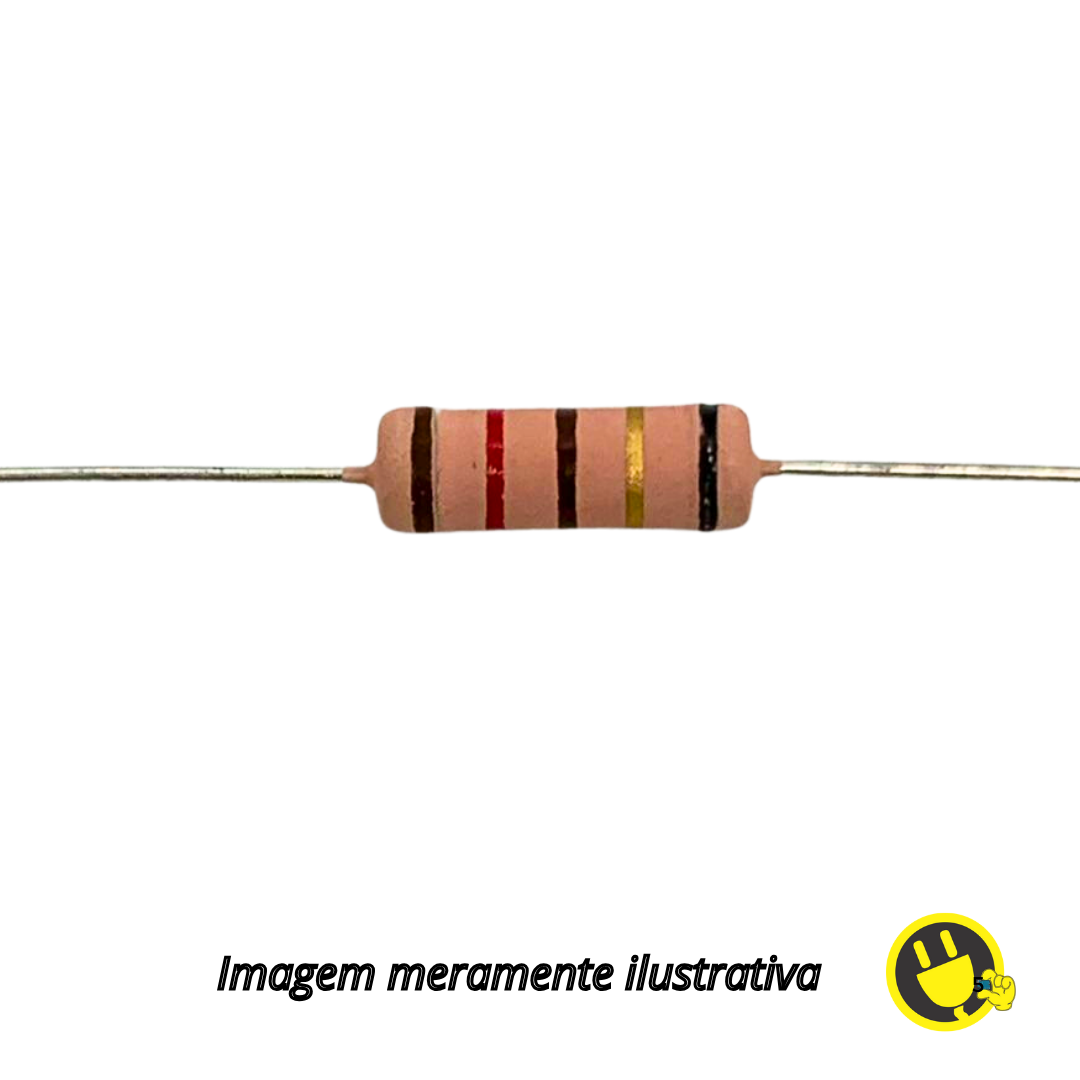

Resistor de Fio AC05 120R 5W 5%
Tipo: Resistor de Fio (Wirewound)
Modelo: AC05
Valor de Resistência: 120 Ω (Ohms)
Tolerância: ±5%
Potência Nominal: 5 Watts (W)
Composição: Núcleo cerâmico com fio resistivo enrolado (geralmente liga de níquel-cromo)
Encapsulamento: Corpo cilíndrico revestido com camada de proteção isolante (geralmente resina epóxi ou cimento)
Terminais: Axiais, metálicos, para soldagem ou fixação em placas de circuito impresso (PCI)
Código do Produto: AC05 120R J (J = 5% de tolerância)
Características Técnicas:
|
Parâmetro |
Especificação |
|---|---|
|
Resistência Nominal |
120 Ohms |
|
Potência Dissipada |
5 Watts |
|
Tolerância |
±5% (letra “J” na norma IEC) |
|
Tipo de Resistor |
Wirewound (de fio enrolado) |
|
Coeficiente de Temperatura |
~±300 ppm/°C (típico para resistores de fio) |
|
Tensão Máxima de Operação |
Aproximadamente 350 V (depende do fabricante) |
|
Temperatura de Operação |
-55°C a +200°C (varia conforme a marca) |
Aplicações Típicas:
-
Fontes de alimentação
-
Estágios de potência em circuitos eletrônicos
-
Cargas de teste
-
Limitadores de corrente
-
Divisores de tensão
-
Circuitos industriais e automação
Dimensões Típicas (AC05 – 5W)
-
Comprimento do corpo: ~20 mm
-
Diâmetro do corpo: ~9 mm
-
Comprimento total com terminais: ~50–55 mm
-
Diâmetro dos terminais: ~0,8–1,0 mm
