ATENÇÃO ESSE MODULO NÃO DEVE SER USADO CASO NÃO TENHA CONHECIMENTOS PREVIOS DE ELETRONICA, NAS TRILHAS DE BAIXO ELE CORRE 220V, EXISTE RISCO DE MORTE, PEÇA AJUDA A UM PROFISSIONAL ANTES E LIGAR NA TOMADA.
Relés são dispositivos eletromecânicos que mudam de estado de acordo com a presença ou ausência de corrente elétrica. É um componente com diversas aplicações, mais comumente usados para ligar ou desligar dispositivos.
Cada relé pode ser usado em dois estados:
NA= normalmente aberto:
Neste estado, os dispositivos serão ligados quando o botão de acionamento for acionado. Para usar o relé no estado normalmente aberto, basta fazer a ligação do seu dispositivo nos bornes NA e C.
NF= normalmente fechado:
Neste estado, os dispositivos serão desligados quando o botão de acionamento for acionado. Para usar o relé no estado normalmente fechado, basta fazer a ligação do seu dispositivo nos bornes NF e C.

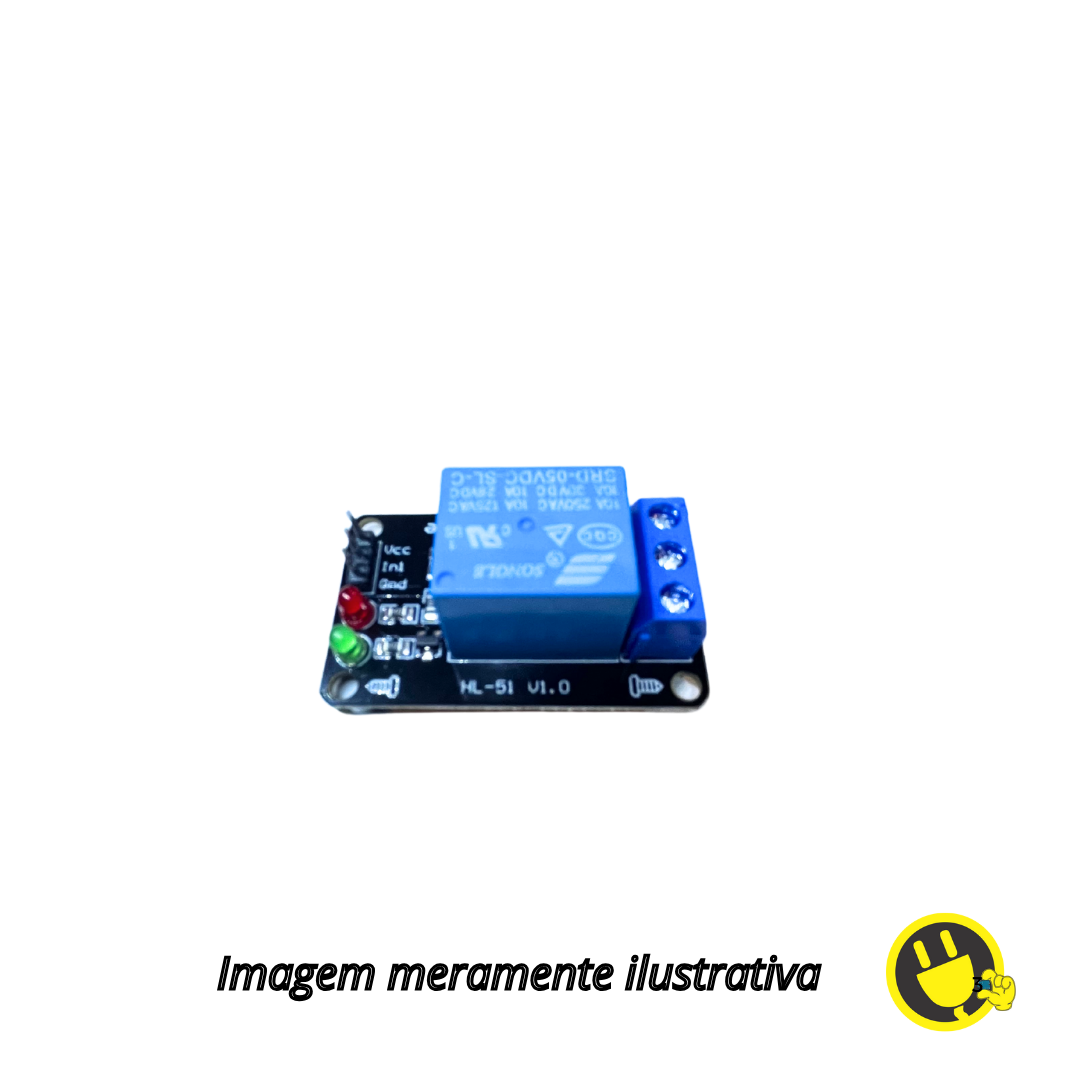

O Módulo Relé 5V possui 1 relé, o que permite sua aplicação em 1 sistema independente, ou seja, pode ser utilizado para acionamento de 1 motor ou 1 lâmpada, ou o que lhe for mais conveniente. E sem precisar montar complicados circuitos, já que essa placa tem praticamente tudo o que é necessário: diodo, transistor, relé e conectores.
O diferencial do Módulo Relé 5V 1 Canal é a presença de 1 optoacoplador, componente capaz de isolar uma região da outra, funcionando com um sistema de segurança que em casos de descargas elétricas (raios) protege o sistema microcontrolador.
CARACTERÍSTICAS:
- Módulo Relé 5V 1 Canal;
- 1 Relé;
- Sistema mais seguro, possui optoacoplador;
- Compatível com Arduino, AVR, PIC, ARM, Raspberry PI, etc.;
- Controle AC/DC;
- LED indicador de status;
- 4 Buracos de 3mm para fixação na extremidades da placa.
ESPECIFICAÇÕES:
- Carga nominal: 10A 250VAC/ 10A 125VAC/ 10A 30VDC/ 10A 28VDC;
- Tensão de operação: 5VDC (VCC e GND);
- Tensão de sinal: TTL 5VCD (IN);
- Saídas: Contato reversível NA (normal aberto), NF (normal fechado), C (comum);
- Corrente por canal: até 10A;
- Dimensões totais (CxLxA): 4,6x2,5x1,8cm;
- Peso com embalagem: 16g.
