ATENÇÃO ESSE MODULO NÃO DEVE SER USADO CASO NÃO TENHA CONHECIMENTOS PREVIOS DE ELETRONICA, NAS TRILHAS DE BAIXO ELE CORRE 220V, EXISTE RISCO DE MORTE, PEÇA AJUDA A UM PROFISSIONAL ANTES E LIGAR NA TOMADA.

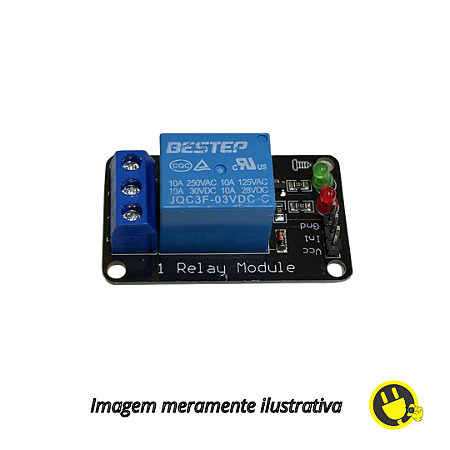

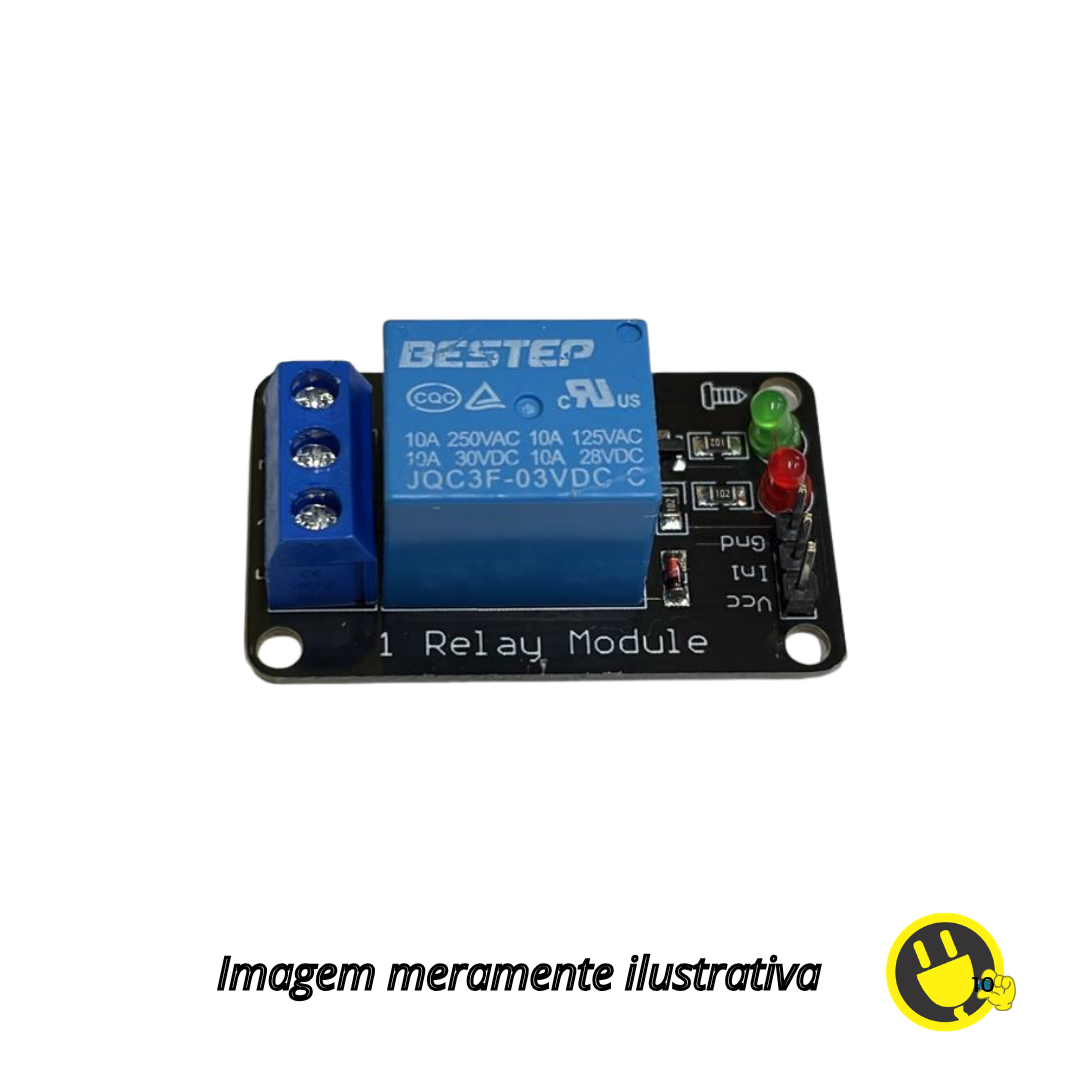

O Módulo Relé 1 Canal 3V é um dispositivo eletrônico utilizado para controle de cargas elétricas de maior potência a partir de sinais de baixa tensão, sendo ideal para aplicações com microcontroladores como Arduino, ESP8266 e ESP32, especialmente em projetos alimentados em 3V ou 3.3V.
Este módulo permite acionar dispositivos como lâmpadas, motores, eletrodomésticos e outros equipamentos elétricos, garantindo isolamento entre o circuito de controle e o circuito de potência por meio de um relé eletromecânico.
Possui um canal independente com entrada de sinal digital, podendo ser acionado diretamente por pinos GPIO. Conta com circuito de proteção integrado, incluindo transistor de acionamento, diodo de flyback e, em muitos modelos, optoacoplador para maior segurança e estabilidade do sistema.
Opera com tensão de alimentação de 3V a 3.3V, sendo compatível com lógica TTL. O acionamento normalmente ocorre em nível baixo (LOW), dependendo do modelo. Possui LED indicador de status que sinaliza quando o relé está energizado.
Os contatos do relé suportam cargas de até 10A em 250V AC ou 10A em 30V DC (valores máximos típicos, podendo variar conforme o modelo), permitindo o controle de dispositivos de maior consumo com segurança.
Conta com três terminais de saída: COM (comum), NO (normalmente aberto) e NC (normalmente fechado), possibilitando diferentes configurações de acionamento conforme a necessidade do projeto.
É amplamente utilizado em automação residencial, sistemas de controle remoto, projetos de robótica educacional, IoT e acionamento de cargas diversas.
Especificações Técnicas:
- Tensão de operação: 3V a 3.3V DC
- Corrente de acionamento: ~5 a 15 mA
- Quantidade de canais: 1
- Tipo de relé: eletromecânico
- Capacidade de carga: até 10A @ 250V AC ou 10A @ 30V DC
- Tipo de acionamento: nível baixo (LOW) ou alto (HIGH, dependendo do modelo)
- Interface de controle: digital (GPIO)
- Isolamento: transistor e/ou optoacoplador (dependendo da versão)
- Indicação: LED de status
- Terminais de saída: COM, NO, NC
Aplicações:
- Automação residencial
- Controle de iluminação
- Acionamento de motores e bombas
- Projetos com Arduino e ESP32
- Sistemas de segurança e IoT
