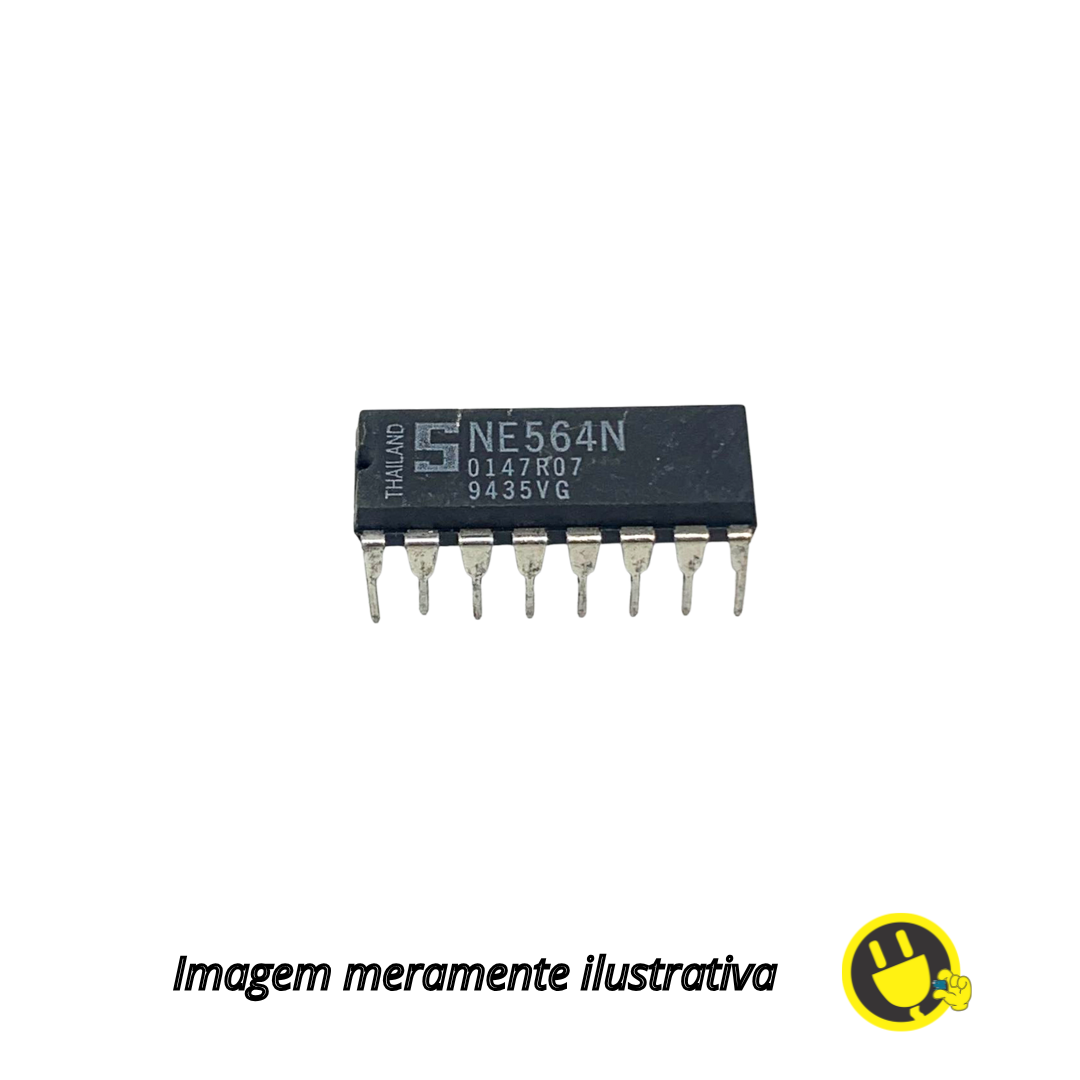

O NE564 é um circuito integrado que combina um oscilador controlado por tensão (VCO) com um sistema de controle de fase (PLL – Phase-Locked Loop) de alta performance, utilizado para aplicações de modulação, demodulação, geração de frequência e recuperação de clock. Sua operação cobre faixas de frequência de até 20 MHz, dependendo da configuração dos componentes externos.
Com encapsulamento DIP de 14 pinos, o NE564 oferece amplificadores diferenciais internos, controle linear de frequência, detecção de fase e pinos dedicados para entrada e saída de VCO. É amplamente utilizado em telecomunicações, instrumentação, sistemas embarcados, automação e projetos didáticos avançados em robótica educacional.
Especificações técnicas:
-
Tipo: VCO + PLL integrado
-
Faixa de frequência típica: até 20 MHz (com componentes externos apropriados)
-
Tensão de operação: 8V a 12V DC (típico: 10V)
-
Corrente de operação: ~10 mA típica
-
Encapsulamento: DIP-14
-
Comunicação: sinal analógico e digital (freqüência/fase)
-
Controle de frequência via tensão (entrada analógica)
-
Material: encapsulamento plástico com terminais metálicos
Aplicações:
-
Geração e controle de frequência em circuitos osciladores
-
Sistemas de modulação e demodulação de sinais
-
Telecomunicações analógicas e digitais
-
Recuperação de clock em sistemas digitais síncronos
-
Projetos educacionais em eletrônica e robótica avançada
-
Sistemas embarcados que exigem controle de fase e frequência
Consumo elétrico: baixa corrente de operação (~10 mA), ideal para sistemas alimentados com fontes reguladas
