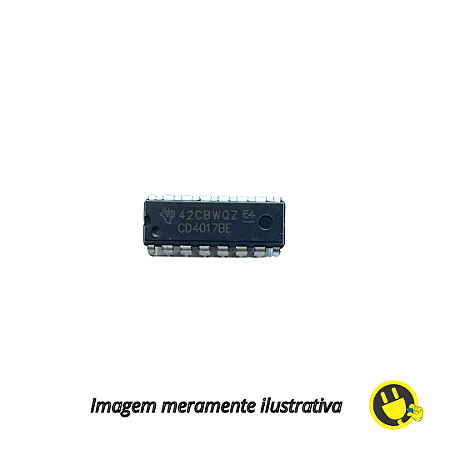

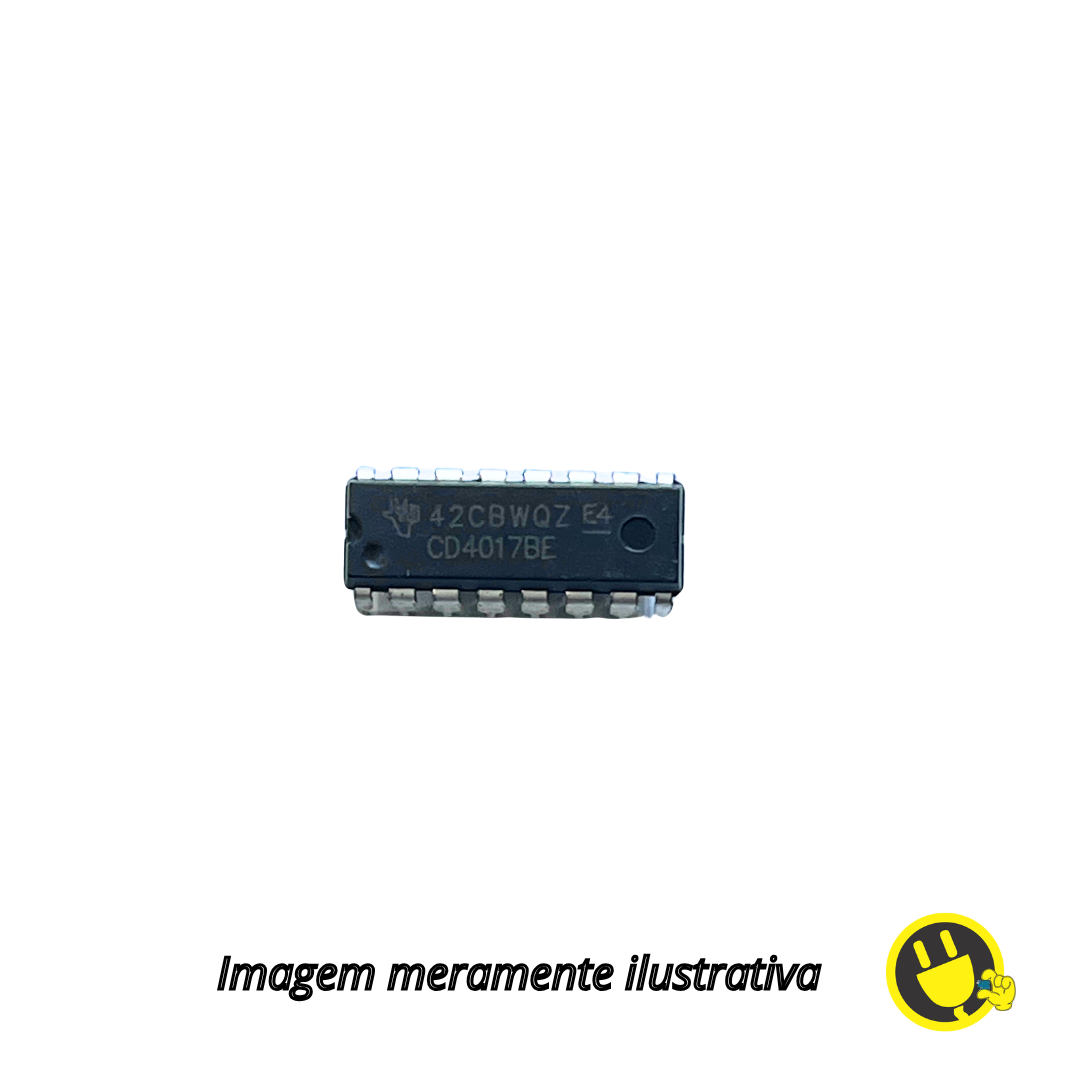

O CD4017 é um contador Johnson de década com decodificador de saída, amplamente utilizado em circuitos de temporização, sequenciamento e controle. Com 10 saídas decodificadas, ele é ideal para projetos que exigem contagem sequencial de eventos, como chase LEDs, cronômetros, circuitos temporizadores e automações.
Cada pulso de clock é decodificado para uma das 10 saídas, sendo que apenas uma fica ativa por vez. Sua compatibilidade com tensões de 3V a 15V o torna versátil em projetos com Arduino, PIC, ESP e outros microcontroladores.
🔧 Especificações Técnicas:
-
Modelo: CD4017BE
-
Tipo: Contador de década Johnson com decodificador
-
Número de saídas: 10 saídas (Q0 a Q9)
-
Tensão de operação: 3V a 15V
-
Corrente de saída: até 10mA por saída
-
Encapsulamento: DIP-16
-
Entradas: Clock (CLK), Reset (RST), Clock Enable (EN)
📦 Aplicações Comuns:
-
Sequência de LEDs (chaser)
-
Temporizadores e contadores
-
Divisores de frequência
-
Controle de eventos ou estágios sequenciais
-
Automação residencial e educacional
