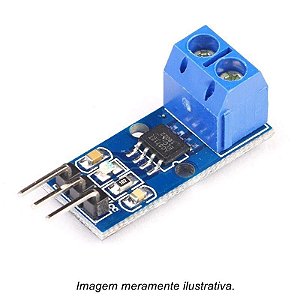

Esta placa utiliza o sensor de corrente linear por efeito Hall ACS712.
O ACS712 tem na saída um sinal analógico que varia linearmente com a corrente. O dispositivo requer 5Vcc e alguns capacitores de filtro.Tem um excelente custo benefício para estudantes, hobistas e profissionais iniciantes da área de eletrônica.
Este sensor usa o efeito hall para detectar o campo magnético gerado pela passagem de corrente, gerando na saída do módulo (pino OUT).
O sensor de corrente ACS712 pode ser utilizando com corrente alternada (AC) e corrente contínua (DC), e os bornes de ligação são completamente isolados da saída para o microcontrolador.
Especificações:
- Baixo nível de ruído no sinal analógico;
- Faixa de medição de até 20A;
- Largura de faixa do dispositivo é setado via pino Filter;
- O tempo de resposta para entrada de corrente de 5us;
- Largura de faixa de 80kHz;
- Erro na saída a 25ºC é de 1.5%;
- Resistência de condutor interna de 1.2mOhm;
- Isolação de no mínimo 2.1 kVRMS entre os pinos 1-4 e 5-8;
- Tensão de alimentação e operação única de 5Vdc;
- Sensitividade de saída: 66 a 185mV/A;
- Tensão de saída proporcional para correntes AC ou DC;
- Tensão offset de saída extremamente estável;
- Histerese magnética próximo a zero;
- Dimensões: 30 x 12 x 12mm.
