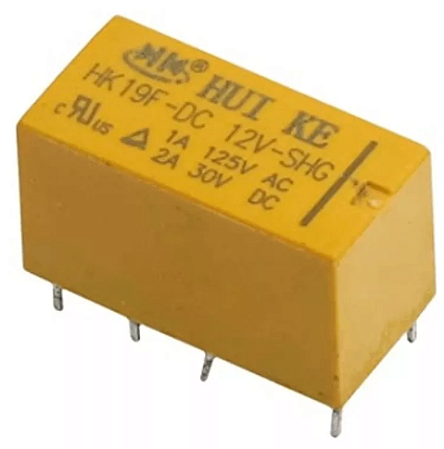

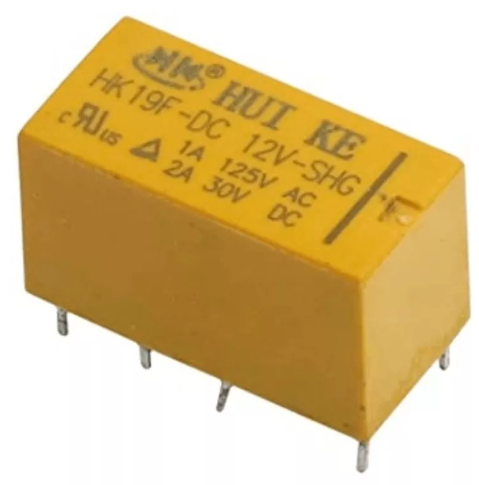

O Relé HK19F-SHG DC 12V é um componente eletromecânico compacto amplamente utilizado em circuitos de controle para acionar dispositivos de maior potência, como motores, lâmpadas e outros equipamentos elétricos, a partir de sinais de baixa potência.
Descrição Geral:
- Tipo de relé: Miniatura, com encapsulamento plástico.
- Tensão de operação da bobina: 12V DC.
- Número de pinos: 8 pinos (incluindo conexões da bobina e dos contatos).
- Configuração de contatos: Pode variar, mas geralmente é 1 Form C (SPDT - Single Pole Double Throw) ou 2 Form C (DPDT - Double Pole Double Throw).
Especificações Técnicas:
- Tensão da bobina: 12V DC.
- Resistência da bobina: Geralmente na faixa de 400 a 600 ohms (verifique o modelo exato).
- Corrente de operação da bobina: Aproximadamente 20 a 30 mA.
- Capacidade dos contatos:
- Corrente nominal: Em torno de 5A a 10A (dependendo do modelo).
- Tensão nominal: Até 250V AC ou 30V DC.
- Tipo de contatos: Normalmente Aberto (NO) e Normalmente Fechado (NC), podendo comutar cargas com base no acionamento.
- Material dos contatos: Normalmente liga de prata para boa condutividade elétrica e durabilidade.
- Temperatura de operação: -40°C a +85°C (varia conforme o fabricante).
- Isolamento elétrico:
- Resistência de isolamento: Geralmente >100MΩ.
- Rigidez dielétrica: Tipicamente >1500V entre bobina e contatos.
Aplicações:
- Automação residencial e industrial.
- Controle de cargas em circuitos eletrônicos.
- Sistemas de segurança e alarme.
- Comutação de circuitos de alta e baixa potência.
