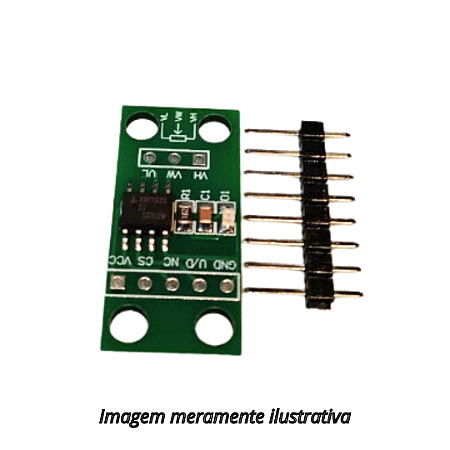

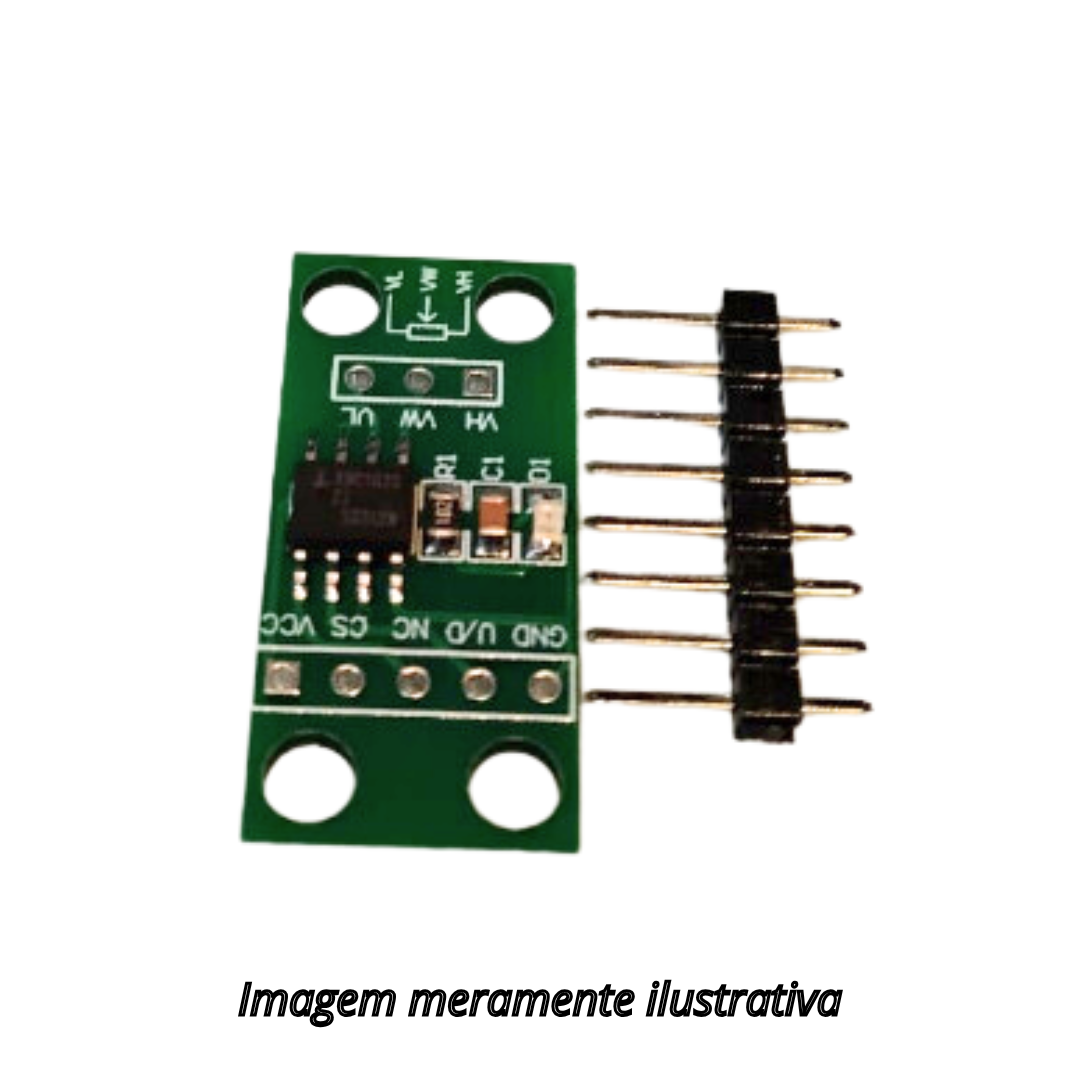

O Módulo Potenciômetro Digital X9C103S é um interessante item para o seu projeto, pois permite controlar, através de pulsos e de forma digital, a resistência na saída do módulo.
Controlado pelo chip X9C103S, consiste em um potenciômetro de 10K com 99 "posições digitais", cada uma com 101 ohms de resistência. Para controlar este módulo potenciômetro, usamos os pinos digitais de placas como por exemplo Arduino ou microcontroladores como o PIC e ARM.
São necessárias 2 portas (ou pinos) para controle: um pino que vai definir o número de pulsos (ou posições) que o potenciômetro vai aumentar ou diminuir, dependendo do valor do 2o. pino. O módulo conta ainda com um "efeito memória": ao desligar o módulo, esse mantém a última posição definida de resistência.
Pinagem:
• VCC: 5 VDC
• GND: Negativo/Terra
• CS: ativa/desativa o módulo (1 = desativado, 0 = ativo)
• INC: Pino que define o aumento ou diminuição da resistência
• VL: Terminal que diminui a resistência ao aumentar o número de pulsos
• VM: Saída do sinal do potenciômetro (pino central)
• VH: Terminal que aumenta a resistência ao diminuir o número de pulsos
• U/D: Define se aumenta (High ou 1) ou diminui (LOW ou 0) a resistência
Especificações:
• Potenciômetro digital
• Controlador: X9C103S
• Resistência máxima: 10K ohms
• Resistência mínima: 40 ohms
• Tensão de operação: 3 a 5 VDC
• Corrente de operação: <3 mA
• Passos: 99 (101 ohms por passo)
• Temperatura de operação: -65 a +150ºC
• Dimensões: 27mm x 13mm x 3mm
