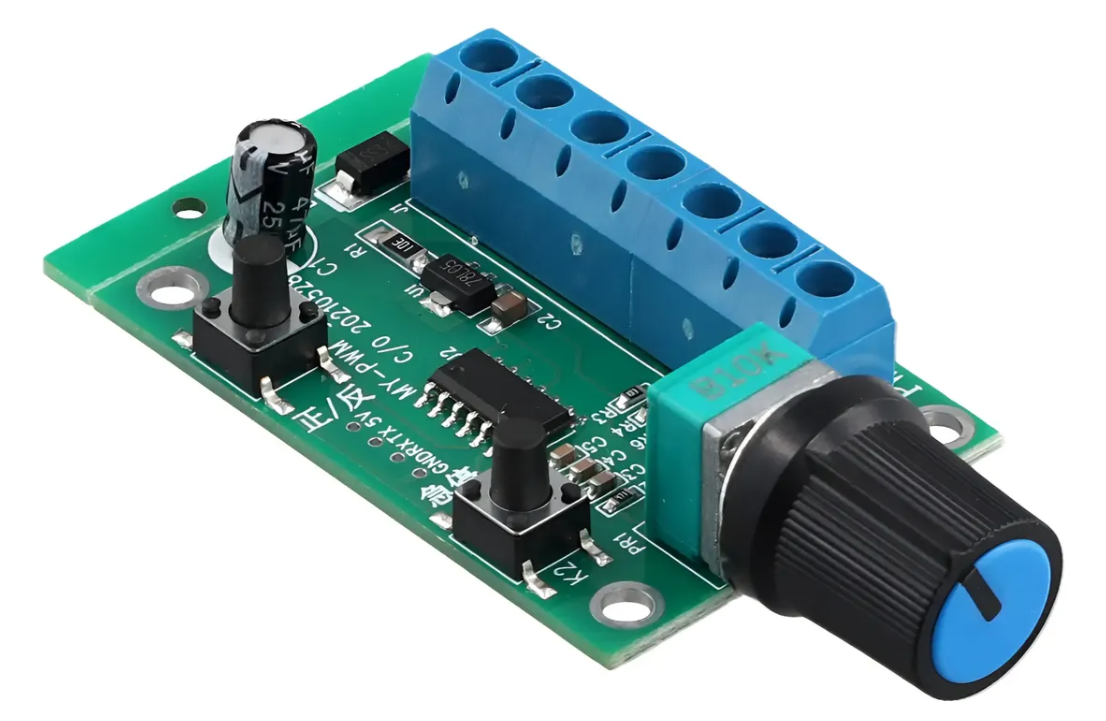

Módulo Controlador PWM para Motor Brushless DC
O Módulo Controlador PWM para Motor Brushless DC é um controlador eletrônico desenvolvido para ajuste preciso da velocidade de motores brushless (BLDC) com função integrada de controle. Utilizando a tecnologia PWM (Pulse Width Modulation), permite realizar o controle contínuo da rotação, além da inversão do sentido de giro, oferecendo maior eficiência, baixo consumo de energia e excelente desempenho em aplicações de automação, robótica e projetos eletrônicos.
Compatível com diversos motores brushless de pequeno porte, o módulo é ideal para aplicações que exigem controle estável de velocidade e reversão de rotação.
Principais características
-
Controle de velocidade por PWM.
-
Ajuste contínuo (stepless) da velocidade.
-
Controle de sentido de rotação (horário e anti-horário).
-
Frequência PWM de 20 kHz (padrão).
-
Opção de frequência de 2 kHz por configuração dos pinos.
-
Compatível com motores brushless com função de controle integrada.
-
Instalação simples e compacta.
-
Alta eficiência energética.
Especificações técnicas
-
Produto: Controlador PWM para Motor Brushless DC
-
Método de controle: PWM (Pulse Width Modulation)
-
Tensão de alimentação: 6 VDC a 30 VDC
-
Controle de velocidade: Ajuste contínuo (Stepless)
-
Frequência PWM padrão: 20 kHz
-
Frequência alternativa: 2 kHz (configurável)
-
Controle de rotação:
-
Porta de controle desconectada: rotação anti-horária (CCW)
-
Porta conectada a nível baixo (< 0,6 V): rotação horária (CW)
-
-
Controle de velocidade máxima: Conectando a entrada de controle diretamente ao polo negativo da alimentação.
-
Fio vermelho: Positivo da alimentação do motor
-
Fio preto: Negativo da alimentação do motor
-
Compatibilidade: Motores Brushless séries 3650, 3525, 2430, 2418 e modelos compatíveis com função de controle integrada.
Aplicações
-
Robótica
-
Automação residencial
-
Automação industrial
-
Pequenos ventiladores BLDC
-
Equipamentos eletrônicos
-
Desenvolvimento de protótipos
-
Bancadas de testes
-
Projetos DIY
-
Controle de motores brushless
Conteúdo da embalagem
-
01 Módulo Controlador PWM para Motor Brushless DC
Indicação de uso
Este controlador é compatível apenas com motores brushless que possuam função de controle integrada. Antes da instalação, verifique se a tensão de alimentação e o modelo do motor são compatíveis com as especificações do módulo. Recomenda-se realizar todas as conexões com a alimentação desligada para evitar danos ao equipamento.
Imagem Meramente Ilustrativa. As cores, dimensões e detalhes do produto podem variar conforme o lote de fabricação e as configurações da tela utilizada para visualização.
