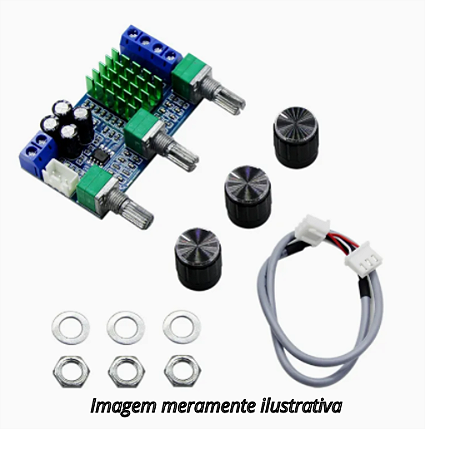

O XH-M567 é um módulo amplificador de áudio digital estéreo, baseado no chip TPA3116D2 da Texas Instruments, capaz de fornecer até 2 × 80W de potência com excelente eficiência e baixa distorção.
É ideal para projetos de caixas de som, amplificadores residenciais DIY, sistemas de som portáteis ou upgrades de áudio em dispositivos personalizados.
O módulo conta com controle de volume integrado, dissipador de calor e conectores de entrada/saída acessíveis, oferecendo alto desempenho em um design compacto e confiável.
| Especificação | Detalhes |
|---|---|
| Modelo | XH-M567 |
| CI Principal | TPA3116D2 (Texas Instruments) |
| Potência de saída | 2 × 80W (estéreo) |
| Configuração de canal | Duplo canal (estéreo) |
| Impedância dos alto-falantes | 4Ω a 8Ω |
| Tensão de alimentação | 12V a 24V DC (recomendado: 24V para potência máxima) |
| Corrente recomendada | ≥5A (para 24V e carga total) |
| Resposta de frequência | 20Hz a 20kHz |
| Controle de volume | Sim (potenciômetro integrado) |
| Eficiência | Alta (classe D – até 90%) |
| Dimensões aproximadas | ~75 × 60 mm |
| Proteções | Curto, superaquecimento, subtensão |
| Tipo de entrada | Áudio estéreo analógico (AUX / pino) |
Caixas de som amplificadas
Sistemas de som DIY
Amplificadores de bancada
Projetos com Raspberry Pi, Arduino, ESP32 (como fontes de áudio)
Reparo ou substituição de amplificadores em equipamentos antigos
