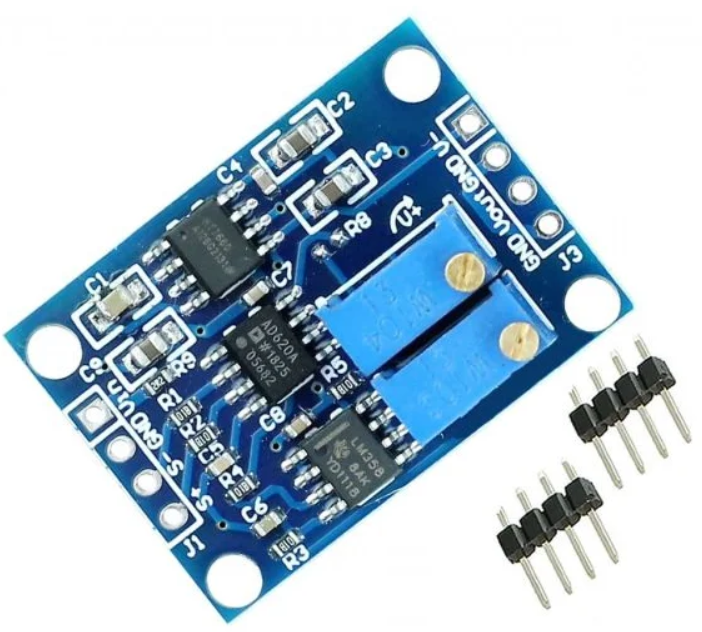

Amplificador de Instrumentação AD620 3,5V ~ 10V DC
O Amplificador de Instrumentação AD620 é um módulo de alta precisão desenvolvido para amplificar sinais analógicos de baixa amplitude, como sinais em microvolts (µV) e milivolts (mV). Baseado no circuito integrado AD620, oferece excelente estabilidade, baixo nível de ruído, alta rejeição de modo comum (CMRR) e ganho ajustável, sendo ideal para aplicações que exigem medições precisas e condicionamento de sinais.
O módulo possui ajuste de ganho por trimpot, além de ajuste de ponto zero (offset), permitindo adequar a amplificação conforme a necessidade da aplicação. É indicado para utilização com sensores, células de carga, pontes de Wheatstone, equipamentos de medição e aplicações biomédicas, como sistemas de aquisição de sinais de ECG (eletrocardiograma).
Principais características
-
Baseado no amplificador de instrumentação AD620.
-
Amplificador de sinais de alta precisão.
-
Baixo consumo de energia.
-
Ganho ajustável de 1,5 até 1000 vezes.
-
Baixo nível de ruído.
-
Alta precisão na amplificação de sinais.
-
Trimpot para ajuste do ganho.
-
Trimpot para ajuste do ponto zero (offset).
-
Ideal para aquisição de dados de precisão.
-
Adequado para aplicações com ECG (eletrocardiograma).
-
Acompanha barra de pinos.
Pinagem
Entrada
-
VIN – Alimentação do módulo (3,5V a 10V DC)
-
GND – Terra da alimentação
-
S- – Entrada negativa do sinal
-
S+ – Entrada positiva do sinal
Saída
-
V- – Saída de tensão negativa (CI ICL7660)
-
GND – Terra
-
VOUT – Saída do sinal amplificado
-
GND – Terra
Especificações técnicas
-
Produto: Amplificador de Instrumentação
-
Modelo: AD620
-
Circuito Integrado: AD620
-
Tensão de operação: 3,5V ~ 10V DC
-
Sinal de entrada (Vin): 100 µV ~ 300 mV
-
Faixa de saída: ± (Vin - 2V)
-
Tensão máxima de saída: ±10V
-
Amplificação ajustável: 1,5x ~ 1000x
-
Tensão de compensação (Offset): 50 µV
-
Baixa polarização da entrada
-
Dimensões (C × L × E): 32 × 22 × 14 mm
-
Peso: 4 g
Aplicações
-
Instrumentação eletrônica
-
Aquisição de dados
-
Células de carga
-
Pontes de Wheatstone
-
Sensores de pressão
-
Sensores de temperatura
-
Sistemas biomédicos (ECG)
-
Projetos com Arduino, ESP32, STM32 e Raspberry Pi
-
Equipamentos de medição de precisão
Conteúdo da embalagem
-
01 Amplificador de Instrumentação AD620 3,5V ~ 10V
-
01 Barra de pinos
Indicação de uso
Este módulo é recomendado para aplicações que necessitam amplificar sinais analógicos de baixa amplitude com alta precisão. Para obter o melhor desempenho, utilize uma fonte de alimentação estabilizada e realize o ajuste do ganho e do ponto zero conforme a aplicação desejada.
