O Analisador Lógico 24Mhz 8CH tem como funcionalidade duas operações básicas, uma delas é registrar o estado de sinais digitais em uma memória interna durante determinado tempo e a outra é apresentar os resultados obtidos em um visor para que os dados possam ser analisados, de modo a identificar qualquer mudança de estado.
Para monitorar ou testar o comportamento dos pinos digitais usamos o Analisador Lógico e estabelecemos a correlação entre a mudança de estado de um sinal para o outro.
Relativamente econômico e simples, o Analisador Lógico possui a capacidade de implementar outras funções e consecutivamente ampliar sua capacidade conforme seus recursos e imaginação.
O Analisador Lógico possui a capacidade de captar 8 sinais digitais em uma memória RAM estática de 32 kB. Para análise e estudo da funcionalidade do equipamento em teste, o Analisador Lógico compartilha seus dados com um computador que fica responsável pela apresentação do diagrama de tempo em formato de gráfico.
Perfeito para experimento com microcontroladores o Analisador Lógico é o equipamento responsável por monitorar a execução e a programação, realizando a análise de diversos protocolos como, por exemplo, I2C, SPI, dentre outros.
Especificações:
- Frequência de captura de até 24MHz: captura até 24 milhões de amostras por segundo;
- 8 canais de entrada: pode monitorar 8 sinais digitais diferentes ao mesmo tempo (atende a quase a totalidade de projetos com MCUs que operam a até 20MHz);
- Arquivo de LOG: 10 bilhões de amostras (pode salvar até 10 bilhões de amostras permitindo-lhe capturar até mesmo os eventos mais evasivos);
- Faixa de tensão de operação: de -0.5V até 5.25V (-0.5V a 0.8V para lógica 0 e 2.0V a 5.25V para lógica 1);
- Impedância de entrada: 1 MEGA OHM com 10pF PARALELO;
- Funciona com circuitos de 5V, 3.3V, 2,5V e 2.0V (não indicado para sistemas que operam em 1.8V);
- Proteção ESD e de sobretensão nas entradas: até +/- 15V (não significa operação contínua fora da faixa de -0.5V a 5.25V);
- Erro/Precisão: medição de largura de pulso de +/- 42ns (à 24MHz);
- Taxas de amostragem e Profundidade: 24MHz. 16MHz, 12MHz, 8MHz, 4MHz, 2MHz, 1MHz, 500KHz, 250KHz, 200KHz, 100KHz, 50KHz, 25KHz;
- Suporta e decodifica diretamente os seguintes protocolos: CAN, DMX-512, I2C, I2C/PCM;
- Manchester, 1-Wire, Serial Asíncrono (UART RS-232 em nível TTL), Simple Parallel, SPI e UNI/O;
- Mostra largura dos pulsos, período, duty-cycle, frequência, byte, timing markers e erros;
- Tipos de sinais lidos: I2C, UART
- Suporta WINXP / 2000, WIN7, VISTA, LINUX
Instalação do driver:
https://www.saleae.com/pt/downloads/

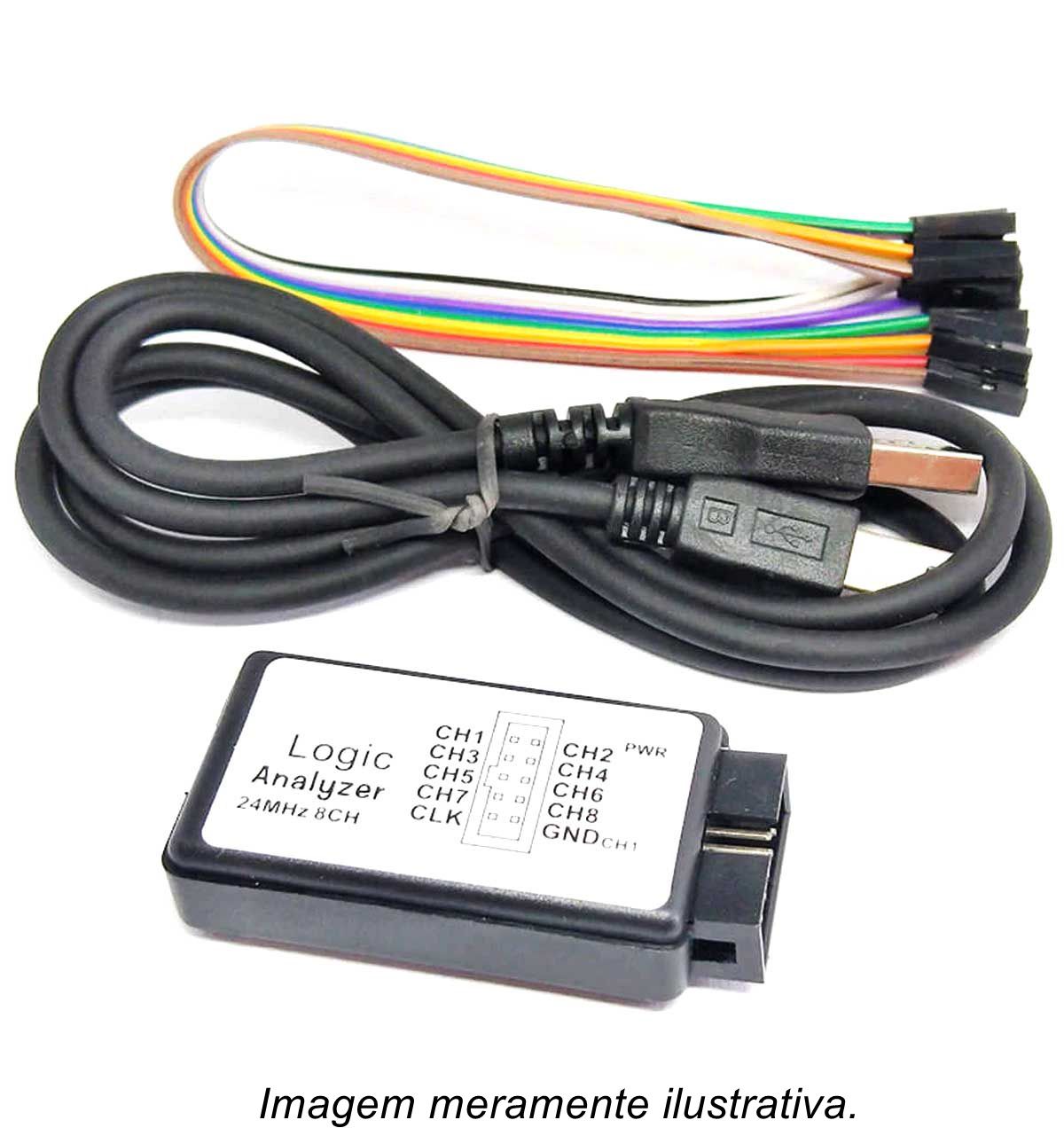

Itens inclusos:
01 Analisador Lógico 8 Canais 24MHz
01 Cabo USB
10 Kit cabo jumper FF
